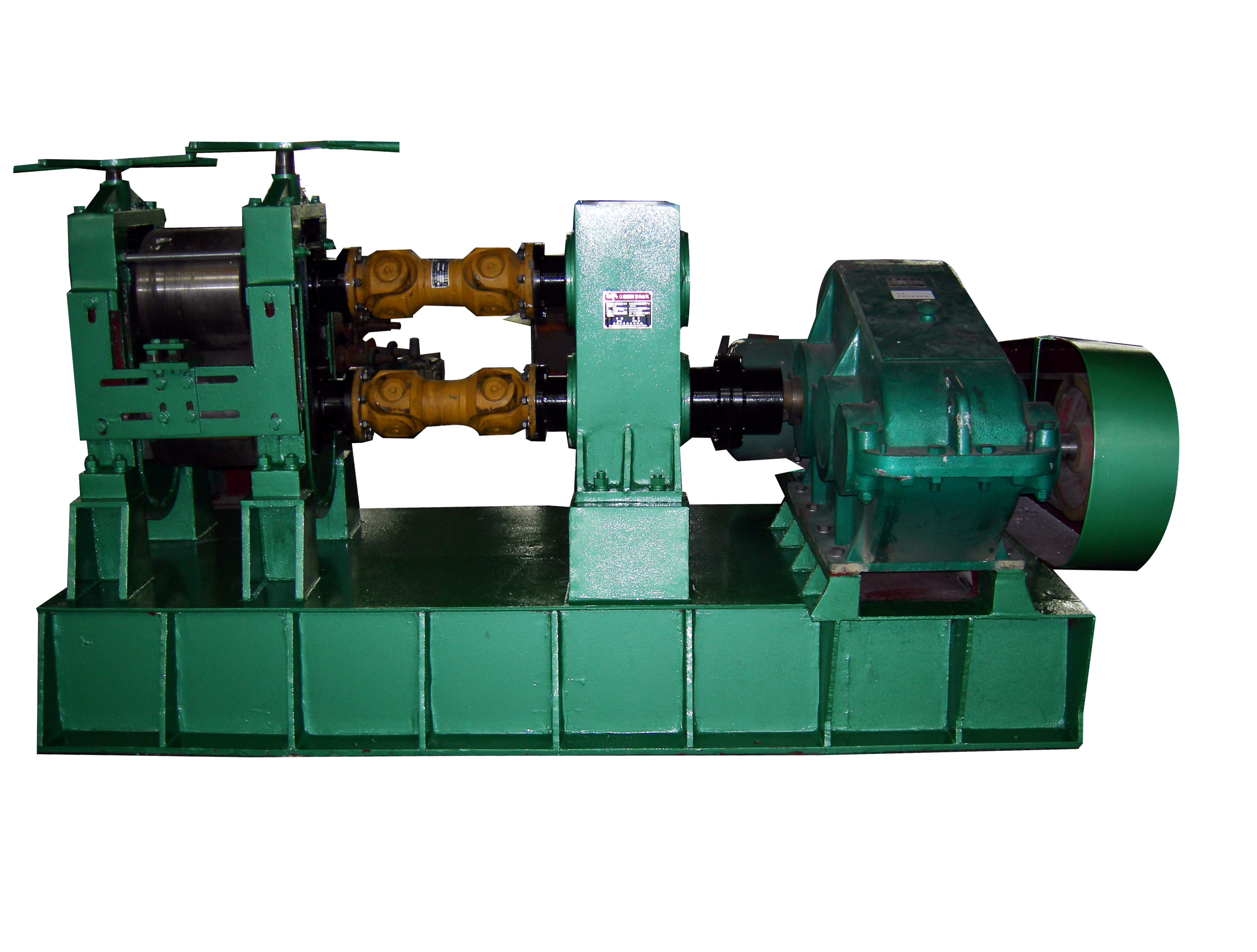

Máy vẽ và cuộn phẳng thanh phẳng
Máy móc sau đây là cần thiết để chế tạo thanh phẳng loại II mặt cắt ngang:

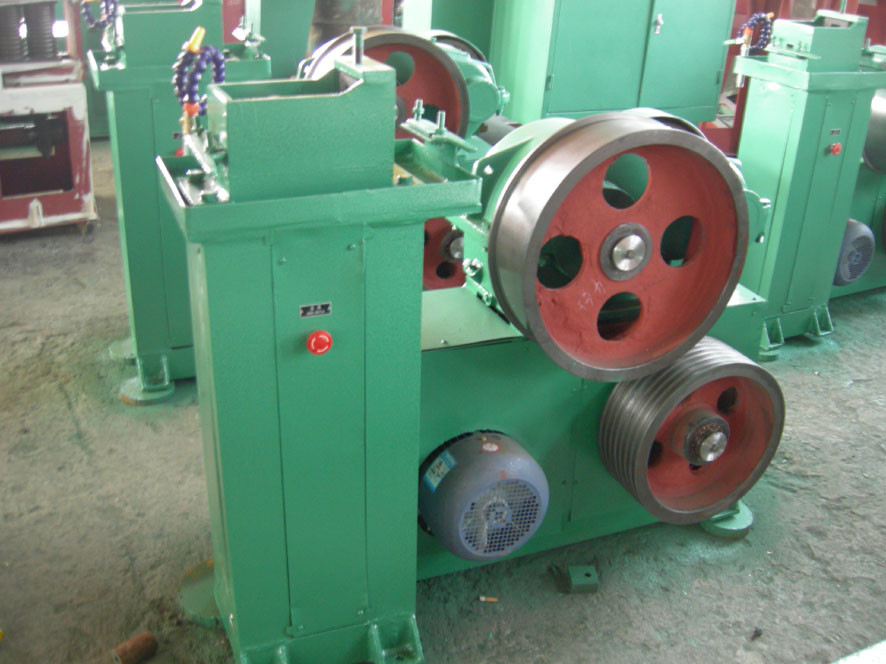

C-1.Đơn vị vẽ thanh phẳng
| Thông số kỹ thuật | Người mẫu | FFW-500 | FFW-500 (L) |
| Kích thước thanh phẳng Oulet | mm | Rộng x T - 12 x 3 | Rộng x Rộng - 12,2 x 3 |
| Bản vẽ thanh phẳng chết | Loại cố định hoặc 4 cái có thể điều chỉnh | Loại cố định hoặc 4 cái có thể điều chỉnh | |
| Đường kính Capstan | mm | Ø500 | Ø500 |
| Tốc độ vẽ | M / phút. | 30 | 60-80 |
| Công suất động cơ | kw | 7,5 | 15 |
| Tần số biến tần | kw | 7,5 | 15 |
| Khối lượng tịnh (ước chừng) | Kilôgam | 1400 | 1700 |
C-2.Cuộn cuộn thanh phẳng
| Thông số kỹ thuật | Người mẫu | FFC-500 | FFC-1200 |
| Kích thước ống chỉ | mm | Ø500 | Ø1200 |
| Công suất cuộn ống được thiết kế | Kilôgam | 100 (hoặc theo yêu cầu của người dùng) | Theo yêu cầu của người dùng |
| Công suất động cơ | kw | 4 | 15 |
| Tần số biến tần | kw | 4 | 15 |
| Khối lượng tịnh (ước chừng) | Kilôgam | 800 | 3200 |
