Loại bản vẽ khô hiệu suất cao Máy kéo dây, loại ròng rọc / loại OTO

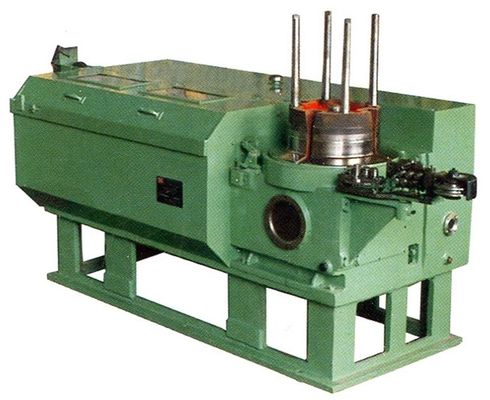

Máy kéo dây loại ròng rọc dòng LW
Cách sử dụng
Loại máy này là thiết bị lý tưởng được ứng dụng để kéo dây thép cacbon cao, trung bình và thấp, cũng như dây đồng, nhôm và hợp kim, máy được ứng dụng để kéo dây trong các nhà máy sản xuất đinh, vít và đinh tán, v.v.
Cấu trúc
Thiết bị bao gồm hộp giảm tốc chính, vỏ khuôn, khung bánh xe, nẹp dây và hệ thống điều khiển điện.các khối bản vẽ quay được truyền động bằng động cơ dòng JZT hoặc Y, với khớp nối bánh răng chạy các bánh răng thay đổi để giảm tốc độ.Các khối kéo được cố định thẳng đứng trong thân hộp kín, cặp bánh răng được bôi trơn bằng dầu.Để giảm nhiệt dư trên bề mặt của khối, thiết bị làm mát được lắp đặt trong các bức tường của khối.
Máy chạy bằng carwl hoặc liên kết.Bánh răng dừng an toàn được lắp vào vị trí của khối vận hành.
| Mục | đơn vị | Loại nhiều khối liên tục | ||
| Mô hình | LW- n / 560 | LW-n / 450 | LW-n / 350 | |
| Tối đavẽ pass (n) | n: 1 - 10 | n: 1 - 8 | n: 1- 8 | |
| Độ bền kéo của thanh dây | Kg / mm² | > 110 | 128 | > 140 |
| Tối đadia.của dây thép | mm | 6,5 | 3,4 | 2,5 |
| Tối thiểu.dia.của dây thành phẩm | mm | 2,5 | 1 | 0,75 |
| Cấu hình điển hình | - | LW1- 6/560 | LW1-7 / 450 | LW1-6 / 350 |
| Tối đaphần trăm giảm trung bình | % | 30 | 20 | 21 |
| thiết kế tổng phần trăm giảm | % | 78-88,5 | 77,9 | 78 |
| Tối đatốc độ của khối | m / phút | 245 (khối. 6) | 346,9 (khối. 7) | 200 (khối 6) |
| Tổng công suất | kw | 18,5-30 | 7,5-11 | 7,5-11 |
| trọng lượng | Kilôgam | 2000 | 1500 | 1000 |
| Kích thước tổng thể | mm | 1700x1150x1750 | 1520x810x1700 | 1400x800x1500 |
